Як правильно встановити фітинги в корпус мембрани зворотного осмосу зі з'єднаннями Quick connect?
При складанні або ремонті системи зворотного осмосу ключове значення має правильний монтаж фітингів у корпус мембрани. Від цього залежить не тільки працездатність всієї системи фільтрації, але й якість очищення води.
З'єднання Quick connect або швидкоз'ємні з'єднання набагато зручніші за різьбові. Не потрібно думати про додаткове ущільнення. Але все ж, деяких особливостей потрібно дотримуватися.
Які фітинги використовуються в корпусі мембрани зі швидкоз'ємними з'єднаннями?
У стандартних системах зворотного осмосу застосовуються три фітинги двох типів:
- Фітинг (Кутник) 4022К (2 шт.) – для входу води та виходу концентрату (брудної води). Обидві сторони цього фітинга мають швидкороз'єм під трубку 1/4″.
- Фітинг зі зворотним клапаном JG (1 шт.) – для виходу чистої води (пермеату). Обидві сторони цього фітинга мають швидкороз'єм під трубку 1/4″.
⚠ Увага!
Цей фітинг має напрямок потоку, тому при встановленні не помиліться!
Де у корпуса мембрани вхід води, а де вихід і куди підключати зворотний клапан.

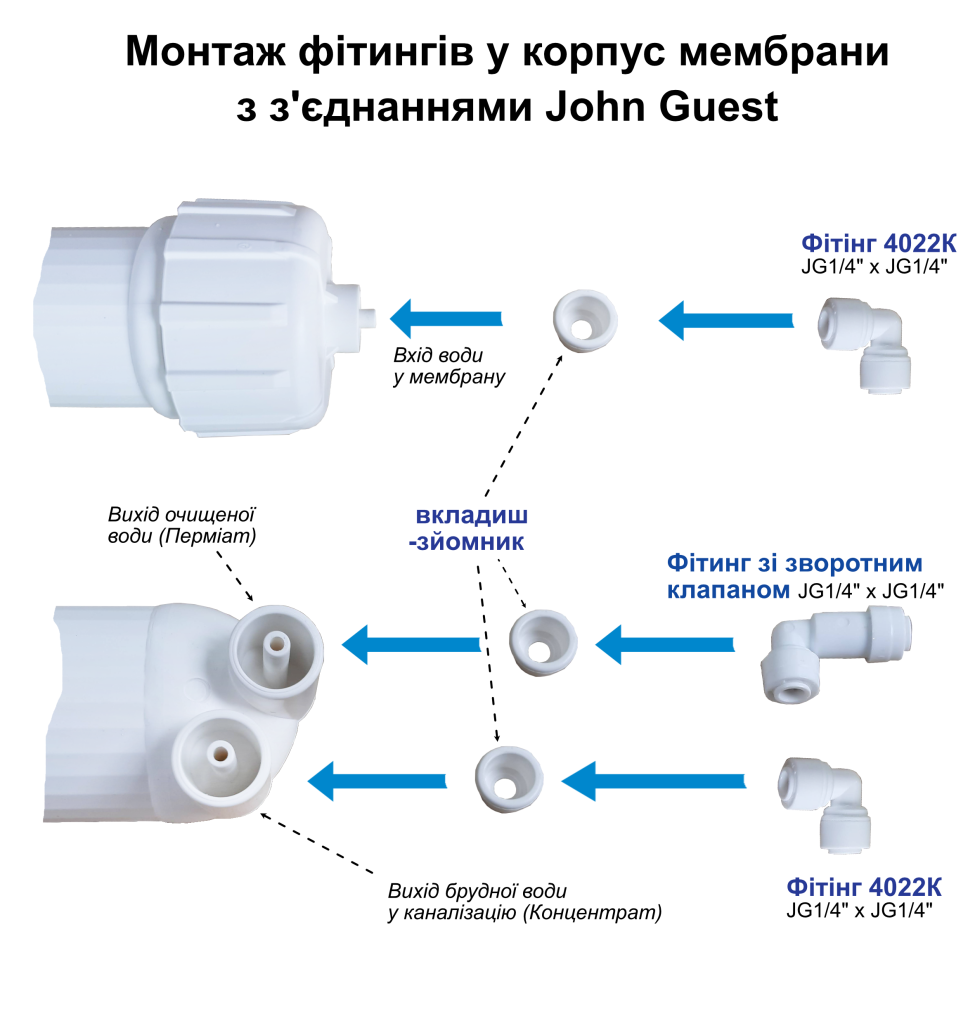

Корпус мембрани має один вхід і два виходи. Куди і який фітинг вставляти? Якщо корпус мембрани не має маркування (IN, OUT, PERM), можна легко визначити правильне розташування фітингів за конструктивними особливостями та логікою роботи системи. Ось простий і надійний спосіб:
Зазвичай корпус мембрани має три входи-виходи:
- Штуцер на кришці корпусу мембрани – це вхід води, через нього вода надходить у корпус (IN). Сюди вставляється Фітинг 4022К.
- Бічний штуцер з протилежного боку – зазвичай вихід концентрату, через нього брудна вода йде в каналізацію (OUT/концентрат). Сюди також вставляється Фітинг 4022К.
- Штуцер, розташований по центру з протилежного боку – вихід чистої води (PERM). Сюди вставляється фітинг зі зворотним клапаном.
Загалом, якщо бути уважним – помилитися складно. Головне – запам'ятати, що чиста вода виходить через фітинг зі зворотним клапаном у центральний отвір, а інші два фітинги 4022К відповідають за подачу та злив.
Особливості монтажу Quick connect
У більшості з'єднань Quick connect на корпусах мембран, перед встановленням фітинга на штуцер потрібно встановлювати ВКЛАДИШ-ЗНІМАЧ. Він потрібен для того, щоб при демонтажі фітинга була можливість натиснути на фіксуючу цангу. Якщо такий знімач не встановити, то фітинг можна вже ніколи не зняти.
Є корпуси мембран зі з'єднаннями Quick connect, у яких передбачений спеціальний паз, що дозволяє натиснути на цангу без знімача. Тому при першому монтажі стежте за цим моментом.
Встановлення фітингів
- Переконайтеся, що штуцери в корпусі мембрани рівні, без заломів і тріщин.
- Одягніть на штуцер ВКЛАДИШ-ЗНІМАЧ.
- Потім встановіть фітинг до упору.
- Вставте трубки 1/4″ у швидкороз'ємні з'єднання до клацання.
- Перевірте фіксацію, злегка потягнувши трубку.
- Відкрийте кран подачі води.
- Перевірте всі з'єднання на протікання. Якщо є протікання – розберіть з'єднання та огляньте ще раз. Тут тільки два варіанти: або несправний фітинг, або пошкоджений штуцер.
Що буде, якщо переплутати фітинги місцями?
Система не працюватиме. Картриджі попереднього очищення будуть зношуватися, а чистої води у вас не буде. Очищена вода йтиме в каналізацію.
Встановлення фітингів у корпус мембрани зворотного осмосу – нескладне завдання, якщо робити все за інструкцією. Якщо після монтажу система працює без протікань, значить, ви все зробили правильно!
Якщо залишилися питання – ставте їх у коментарях, допоможу розібратися.
