Quick Connect (Швидкоз'ємні з'єднання): Все про фітинги John Guest та їх аналоги


Вступ: Розбираємося в термінах (Quick Connect, Push-Fit, John Guest)

Якщо ви коли-небудь обирали або плануєте обрати фільтр для води, ви напевно стикалися з такими елементами: маленькі білі з'єднання, в які просто вставлені тонкі пластикові трубки. Жодних гайок, хомутів чи прокладок. Вставив — і все працює.

Це і є швидкоз'ємні з'єднання, або як їх частіше називають у нас — "джон гести" (за назвою популярного британського бренду John Guest, який першим вивів таку систему на ринок). В англомовних інструкціях вони позначаються як Quick Connect (QC).

Також ви можете зустріти інший термін — Push-Fit. Це технічна назва такого типу з'єднань, в яких трубка просто вставляється у фітинг і фіксується автоматично за допомогою внутрішнього затискача.

Здається, ми вас вже заплутали цими термінами? Quick Connect (QC), Push-Fit, John Guest (JG)… Насправді, не переймайтеся: все це — про одне й те саме. Це різновиди швидкоз'ємних фітингів, які працюють за одним принципом. Просто в інструкції пишуть одне, на упаковці інше, а в розмові — третє. Головне — знати, як вони влаштовані та як ними користуватися.

Сьогодні такі з'єднання є практично в кожному фільтрі. Вони роблять монтаж та обслуговування фільтра в рази простішими — особливо для тих, хто не хоче викликати сантехніка заради заміни однієї трубки. У цій статті ми розберемося, як працюють швидкоз'єми (John Guest), чим вони хороші, в чому їхні слабкі місця та як з ними правильно поводитися.

Що таке швидкоз'єм (Quick Connect) і де він застосовується

Швидкоз'ємне з'єднання — це компактний фітинг із засувкою всередині. Він дозволяє під'єднати трубку до фільтра одним рухом руки — без інструменту, без герметика, без танців з бубном.

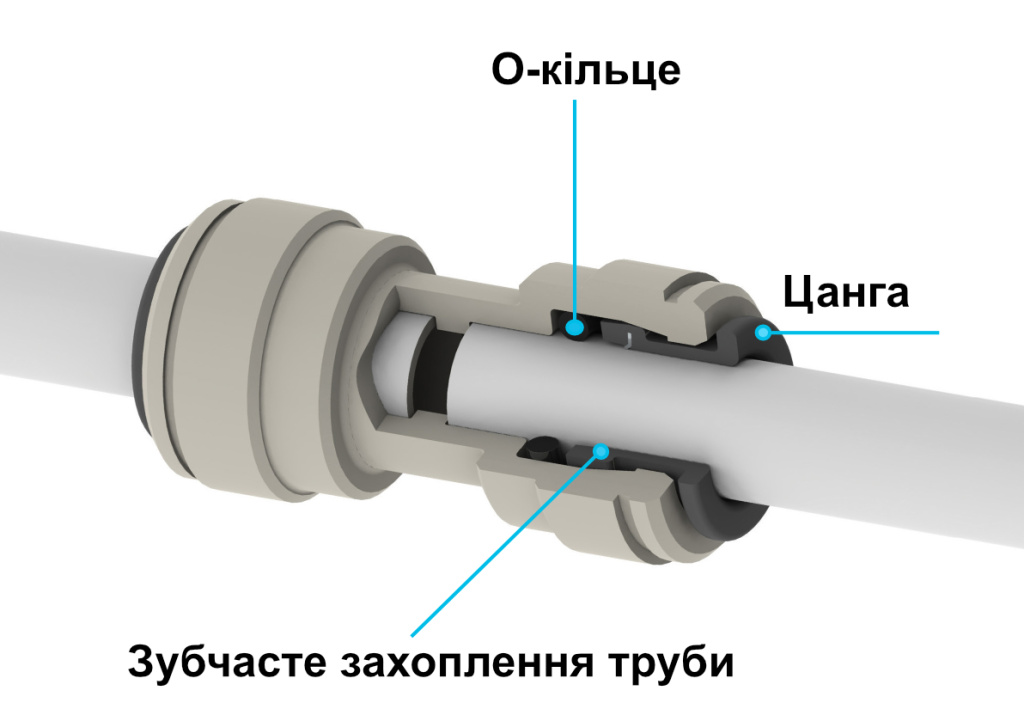

Конструкція швидкознімного фітингу проста:

Усередині корпусу фітинга: ущільнювальне О-кільце для герметичності та цанга з гострими зубцями, що "впивається" в трубку, не даючи їй вийти. Зовні – стопорна кліпса для додаткової фіксації цанги.

устройство фиттинга John Guest.jpg

Принцип роботи простий:

  1. Пластикова трубка вставляється всередину фітинга до упору.
  2. Внутрішні кільця захоплюють її та щільно фіксують.
  3. Щоб від'єднати — достатньо натиснути на кільце-фіксатор і витягнути трубку.

Де використовуються в системі зворотного осмосу:

Сьогодні швидкоз'ємні з'єднання практично повністю витіснили різьбові із систем зворотного осмосу. У всіх сучасних фільтрах — від бюджетних до преміальних — трубки підключаються саме через QC-фітинги. Різьба залишається, мабуть, тільки в найпростіших моделях, де колби передфільтрів все ще з'єднуються за допомогою традиційних  пластикових фітингів.

Постфільтри, мінералізатори, крани подачі води — все вже давно на швидкоз'ємах, і це нікого не дивує.

Більше того, навіть корпуси для мембран тепер все частіше випускаються з прямими штуцерами під швидкоз'єм, без звичної різьби. Ту ж тенденцію можна спостерігати і з насосами (помпами): виробники поступово відмовляються від різьбових з'єднань на користь зручності та компактності QC-фітингів.

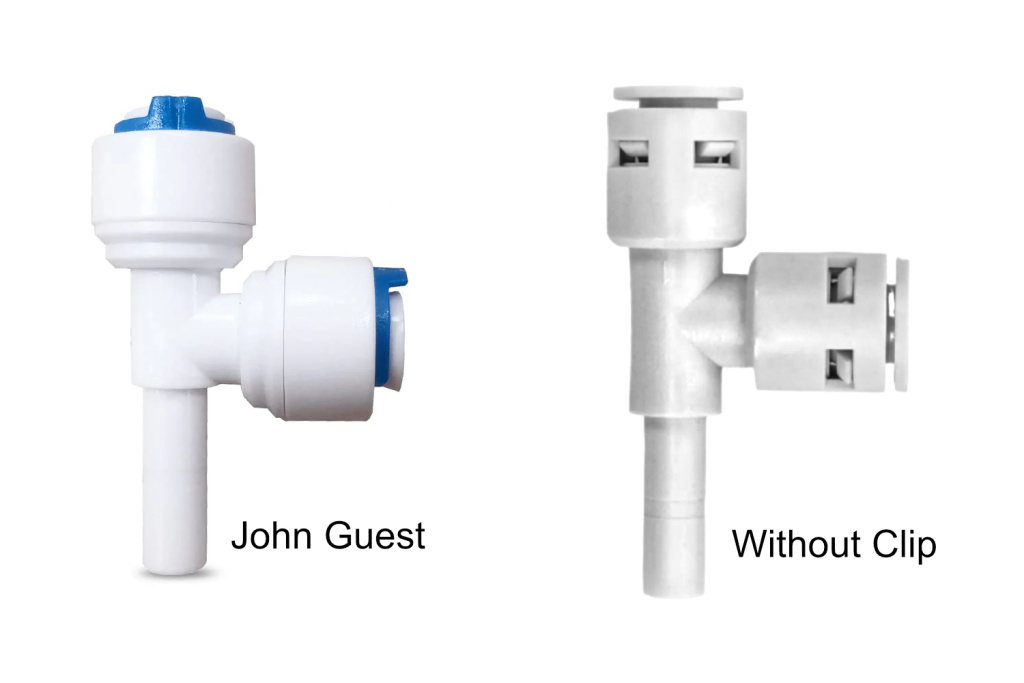

Фітинги Quick Connect, які використовуються у фільтрах для води, за конструкцією можна газділити на два види.

фиттинги Without Clip и John Guest.jpg

Класичні фітинги із зовнішнім стопорним кільцем (тип John Guest)

Серед усіх швидкоз'ємних з'єднань (Quick Connect), які сьогодні застосовуються в системах водоочищення, найбільш відомі фітинги із зовнішнім стопорним кільцем. Це класика жанру — такі з'єднання першими з'явилися на ринку, і саме вони асоціюються з брендом John Guest (або просто JG).

Принцип роботи у них простий: трубка вставляється у фітинг до упору, при цьому внутрішня металева цанга (затискач) фіксує її, не даючи вислизнути. Однак для додаткової надійності на фітинг зовні надягається стопорне кільце (кліпса) — воно запобігає випадковому натисканню на фіксатор і, як наслідок, витоку.

Монтаж таких з'єднань дуже простий:

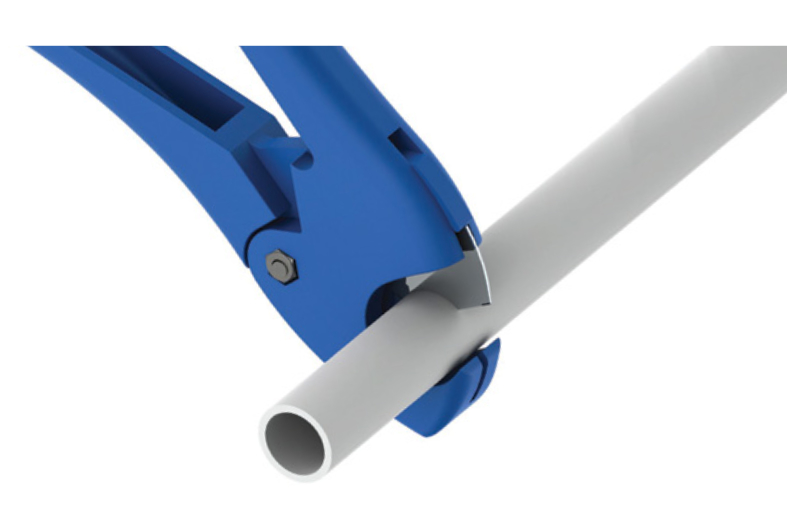

  1. Відріжте трубку строго під кутом 90° (без задирок).
    отрежте трубку.jpg

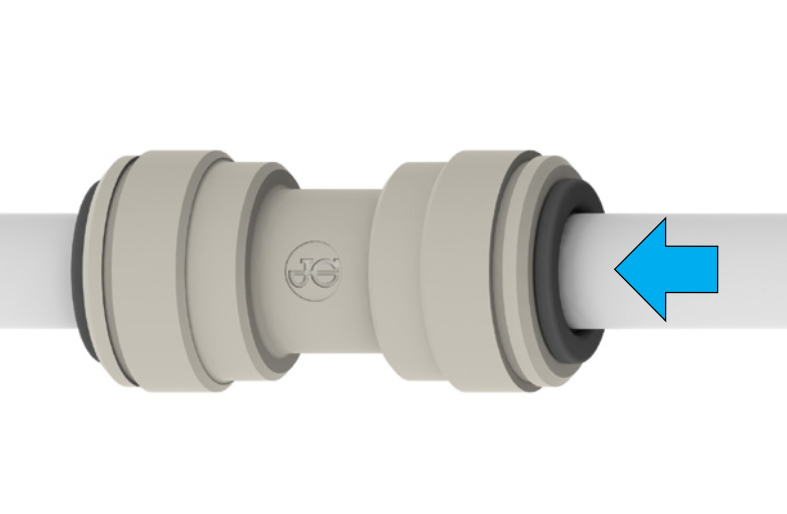

  2. Вставте її у фітинг до упору — зазвичай це 1.5–2 см.
    вставте трубку.jpg

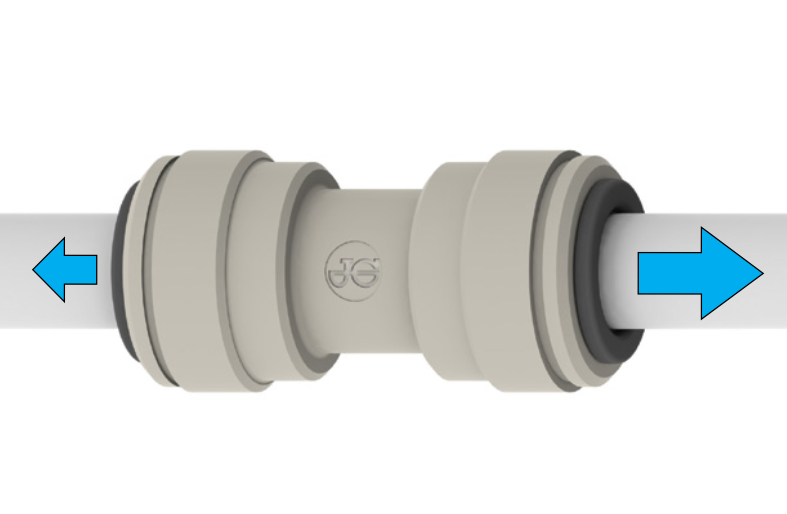

  3. Переконайтеся, що трубка щільно тримається.
    убедитесь что трубка прочно.jpg
  4. Надягніть стопорне кільце.

І все — з'єднання готове. Розібрати його теж нескладно: потрібно натиснути на фіксуюче кільце у напрямку до корпусу фітинга й одночасно витягнути трубку.

Фітинги з підпружиненою цангою (тип Without Clip)

Другий тип — це фітинги з підпружиненою цангою, які не потребують стопорного кільця взагалі. В англомовних описах вони часто позначаються як Without Clip, що перекладається як "без кліпси" або "без стопорного кільця".

Такі з'єднання працюють за рахунок вбудованої підпружиненої засувки, яка сама фіксує трубку всередині. При цьому встановлення стає ще простішим:

  1. Вставте трубку до упору — і все.
  2. Механізм сам надійно її затисне.
  3. Щоб розібрати — натисніть на фіксуюче кільце й акуратно витягніть трубку.
Важливо: деякі користувачі, особливо ті, хто звик до класичних "джон-гестів", намагаються додатково вставити в такий фітинг зовнішню кліпсу — нібито для надійності. Робити цього категорично не потрібно!

У фітингах Without Clip встановлення стопорного кільця може спотворити положення внутрішньої пружинної цанги, що призведе до порушення герметичності та навіть протікання.

Фітинги без кліпси сьогодні все частіше зустрічаються в корейських та китайських фільтрах. Вони відмінно працюють, якщо дотримуватися одного простого правила — не втручатися в їхню конструкцію.

Чим Quick Connect зручний: очима звичайного користувача

Для звичайної людини, далекої від сантехнічних премудростей, система Quick Connect – це справжній порятунок. Уявіть: більше не потрібно гарячково шукати розвідний ключ, який вічно кудись зникає, або витрачати час і гроші на виклик майстра заради такої, здавалося б, дрібниці, як заміна фільтра. З Quick Connect все стає інтуїтивно зрозумілим, майже як з USB-роз'ємом: вставив, зафіксував – і все працює. Як діляться досвідом багато користувачів: «Тепер я міняю фільтри сам, буквально за 5 хвилин, і на підлозі після цього жодної краплі води!» Це і є головна зручність – простота, швидкість і чистота, доступні кожному.

Типові помилки під час встановлення: як не наступити на граблі

Незважаючи на уявну простоту системи Quick Connect, під час встановлення все ж можна припуститися прикрих помилок, які зведуть нанівець усі її переваги. Розглянемо найтиповіші промахи:

  • • Косо або нерівно обрізана трубка: Якщо зріз виконаний не строго перпендикулярно осі трубки, а під кутом, або на ньому залишилися задирки та нерівності, ущільнювальне кільце у фітингу не зможе забезпечити належну герметичність.

    - Завжди використовуйте спеціальний труборіз або гострий ніж, щоб отримати ідеально рівний зріз трубки строго під кутом 90 градусів. Переконайтеся у відсутності задирок.

  • • Неповне вставлення трубки: Це, мабуть, найчастіша помилка. Трубку потрібно вставляти у фітинг до упору, з деяким зусиллям, щоб вона пройшла через ущільнювальне кільце і була надійно зафіксована цанговим затискачем. Якщо трубка вставлена не до кінця, з'єднання буде ненадійним.

    - Вставляйте трубку у фітинг впевненим, поступальним рухом доти, доки вона не упреться. Ви повинні відчути, як трубка пройшла через ущільнювальне кільце і зафіксувалася.

    - Перевірка "на клацання" та натяг: Деякі фітинги видають легке клацання при повній фіксації трубки. У будь-якому випадку, після вставки акуратно, без фанатизму, потягніть трубку на себе – вона не повинна виходити з фітинга або помітно хитатися.

  • • Використання пошкодженої або брудної трубки: Подряпини, заломи або навіть просто бруд на тій частині трубки, яка вставляється у фітинг, можуть пошкодити внутрішнє ущільнення або перешкодити щільному приляганню.

    - Перед монтажем огляньте кінець трубки та внутрішню частину фітинга на предмет забруднень або пошкоджень.

  • • Надмірний вигин трубки біля самого фітинга: Занадто сильний вигин трубки в безпосередній близькості від з'єднання створює зайве напруження і може призвести до деформації трубки або ослаблення фіксації з часом.

Наслідки таких, здавалося б, дрібних недоліків можуть бути вельми неприємними: від повільно капаючого протікання, яке не відразу й помітиш, до раптового зриву трубки під тиском. Також можливий люфт (рухливість) з'єднання, що з часом неминуче призведе до зносу ущільнення та протікання, або потрапляння повітря в систему, що особливо критично для систем очищення води або пневматики, порушуючи їх коректну роботу.

Висновок: дрібниці, які роблять фільтр по-справжньому зручним

Зрештою, вся суть системи Quick Connect зводиться до тих самих «дрібниць», які кардинально змінюють користувацький досвід. Це не просто технологія з'єднання трубок – це втілення зручності у повсякденному завданні, чи то встановлення нового фільтра, чи планова заміна картриджів. Це простота, яка позбавляє необхідності бути сантехніком, щоб впоратися з обслуговуванням. І, при правильному монтажі, це надійність, що дає впевненість у тому, що система не підведе в найневідповідніший момент.

Тому, якщо ви плануєте встановлювати фільтр для води самостійно або просто цінуєте свій час та комфорт, наша порада однозначна: не економте на фітингах Quick Connect. Це справді та сама «дрібниця», яка заощадить вам час, нерви та позбавить потенційних протікань. Це справді зручно.
