Інструкція з експлуатації
системи зворотного осмосу з помпою AURO-504Р0-К

1. Призначення

Система зворотного осмосу (СЗО), далі Фільтр, призначена для очищення питної води від механічних домішок, органічних сполук, хлору, іонів важких металів, бактерій і вірусів.

Фільтр розрахований на роботу в закритих побутових приміщеннях при наступних умовах:

• температура повітря: від +5 °C до +45 °C;
• відносна вологість: до 80% при 25 °C.

2. Комплектація

• Монтажна панель
• Картридж поліпропіленовий (PP) 5 мкм
• Картридж з гранульованим вугіллям (GAC)
• Картридж з брикетованим вугіллям (СТО)
• Мембрана зворотного осмосу 75G
• Помпа, блок живлення і шнур електроживлення для підключення до мережі ~ 220 В
• Датчик високого тиску
• Чотирьохходовий клапан
• Обмежувач протоку - 1 шт.
• Скоби затискні для кріплення картриджів
• Приєднувальний шланг 1/4" - 3 ± 0,5 м.
• Кран для подачі очищеної води
• Дренажна муфта
• Конектор c гумовою прокладкою (Трійник ½", ¼", ½")
• Кульовий кран (3/8")
• Паспорт - інструкція по установці і експлуатації

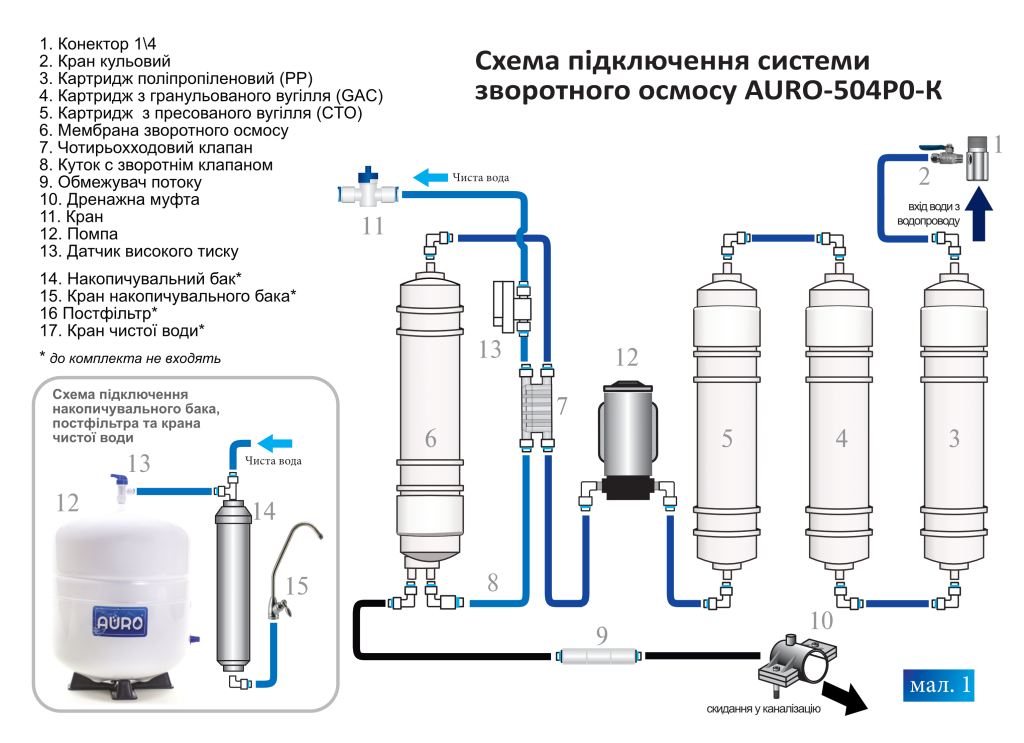

3. Схема підключення (мал. 1)

Схема підключення системи зворотного осмосу AURO-504Р0-К
Включає також схему підключення накопичувального бака, постфільтра та крана чистої води.

• 1. Конектор 1/4
• 2. Кран кульовий
• 3. Картридж поліпропіленовий (PP)
• 4. Картридж з гранульованого вугілля (GAC)
• 5. Картридж з пресованого вугілля (CTO)
• 6. Мембрана зворотного осмосу
• 7. Чотирьохходовий клапан
• 8. Куток зі зворотнім клапаном
• 9. Обмежувач потоку
• 10. Дренажна муфта
• 11. Кран
• 12. Помпа
• 13. Датчик високого тиску
• 14. Накопичувальний бак*
• 15. Кран накопичувального бака*
• 16. Постфільтр*
• 17. Кран чистої води*

4. Принцип роботи фільтра

Система зворотного осмосу має 4 ступені очищення:

• 1 ступінь - картридж зі спіненого поліпропіленового волокна. Очищає воду від суспензій, піску, глини і нерозчинних хімічних з'єднань крупніше 5 мкм.
• 2 ступінь - картридж вугільний GAC, виготовлений з гранульованого кокосового вугілля. Очищає воду від вільного хлору, пестицидів і гербіцидів.
• 3 ступінь - картридж вугільний СТО, виготовлений з брикетованого кокосового вугілля. Очищає воду від неорганічних домішок, усуває 98% хлорвмісних сполук з води.
• 4 ступінь - мембрана зворотноосмотична. Видаляє практично всі органічні домішки, а також розчинені у воді сторонні рідини, солі важких металів, залізо, ртуть, миш'як, марганець, бактерії, віруси і т.д.

5. Технічні характеристики

• Робочий діапазон тиску води: 0 - 4,5 атм.
• Робочий інтервал температур, що очищається: від +5 °C до +45 °C
• Максимальна мінералізація води, що очищається: 1000 мг/л
• Ступінь очищення води: 92-99%
• Вихід чистої води: не менше 35% *
• Матеріал корпусів і основних деталей: поліпропілен
• Матеріал монтажної пластини для колб: сталь емальована
• Добова продуктивність: 75G (280 л.)

Електричні характеристики помпи:

• Напруга живлення (мережа): змінна ~ 220 ± 10 В
• Напруга роботи помпи: постійна ± 24 В
• Споживана потужність: 60 Вт

6. Вимоги щодо безпеки

• Фільтр в процесі роботи перебуває під тиском, тому слід час від часу проводити його зовнішній огляд (для перевірки коректності роботи фільтра і своєчасного виявлення течі).
• Вимикайте фільтр, якщо не будете його використовувати тривалий час.
• При проведенні робіт по обслуговуванню фільтр повинен бути відключений від системи водопостачання та електромережі. Після проведення робіт проведіть перевірку герметичності всіх з'єднань (візуальний огляд на наявність течі).
• Не встановлюйте фільтр у вологому середовищі, тому що його металеві та електричні деталі можуть поржавіти або вийти з ладу.

7. Монтаж

7.1 Підготовка до монтажу системи зворотного осмосу

Перекрийте кран подачі холодної води на водопроводі. Щоб уникнути можливого підмішування гарячої води через змішувач, бажано перекрити і гарячу воду. Відкрийте кран на мийці, щоб скинути тиск і переконатися, що вода більше не надходить.

У разі просочування води з крана мийки необхідно перекрити основні вентилі подачі води на квартиру (будинок). Візьміть з установочного комплекту коннектор (поз.1, мал.1) з металевим кульовим краном (поз.2, мал.1) і з'єднайте їх між собою. Для запобігання витоку і розгерметизації необхідно використовувати ФУМ-стрічку.

7.2 Установка коннектора для підключення СЗО

Розберіть магістраль подачі холодної води в одній доступній точці. Встановіть в трійник комплектну гумову прокладку. Потім, використовуючи ФУМ-стрічку для ущільнення, встановіть коннектор в розрив магістралі, як показано на малюнку.

7.3 Установка дренажної муфти

Просвердліть отвір діаметром 3 мм в трубі зливу каналізації (сифон) і встановіть дренажну муфту

7.4 Підключення трубок системи зворотного осмосу

Відміряйте і відріжте трубки потрібної довжини. Вставте трубку в потрібне з'єднання до упору і вставте стопорні півкільця.

7.4.1 З'єднання виходу води в дренаж з дренажною муфтою

З'єднайте вихід води в дренаж на обмежувачі потоку  з отвором в трубі зливу каналізації (сифон) і закріпіть за допомогою дренажної муфти.

7.4.2 З'єднання кульового крана подачі води з СЗО

Одягніть трубку на патрубок кульового крана, затягніть гайкою і з'єднайте з вхідним фітингом, розташованим на правій колбі попереднього очищення (мал. 2).

8. Запуск і перевірка працездатності

Відкрийте кран подачі чистої води і плавно відкрийте кульовий кран подачі води, що очищається, на фільтр. Огляньте всю зібрану систему на відсутність протікання води.

Вставте вилку електричного шнура в розетку. Відразу після подачі електроенергії увімкнеться помпа. Залишки повітря з фільтра будуть витіснені водою в каналізацію. Через кілька хвилин з крана очищеної води почне капати або текти вода.

Перекрийте кран подачі чистої води, впродовж 1-2 хвилин повинна вимкнутись помпа. Це свідчить про те, що клапан (датчик) високого тиску працює справно.

8.1. Примітка про роботу фільтра

Підтримуйте чистоту Вашого фільтра. У разі виникнення конденсату, своєчасно видаляйте його!

Щоб гарантувати якість чистої води, необхідно періодично міняти фільтроелементи. Термін служби фільтроелементів коливається в залежності від якості і кількості води, що подається. Умовний ресурс картриджів попереднього очищення — 5000 л.

Заміну фільтруючих елементів необхідно провести в наступних випадках:

• Збільшення свідчення TDS-метра вище початкового в два-три рази (свідчить про необхідність промити або замінити зворотноосмотичні мембрани).
• Процес очищення води занадто повільний — засмітилися фільтри попереднього очищення або зворотноосмотична мембрана.
• Процес очищення води занадто швидкий — пошкоджена зворотноосмотична мембрана.
• Вода має присмак — необхідно замінити мембрану і фільтри попереднього очищення.
