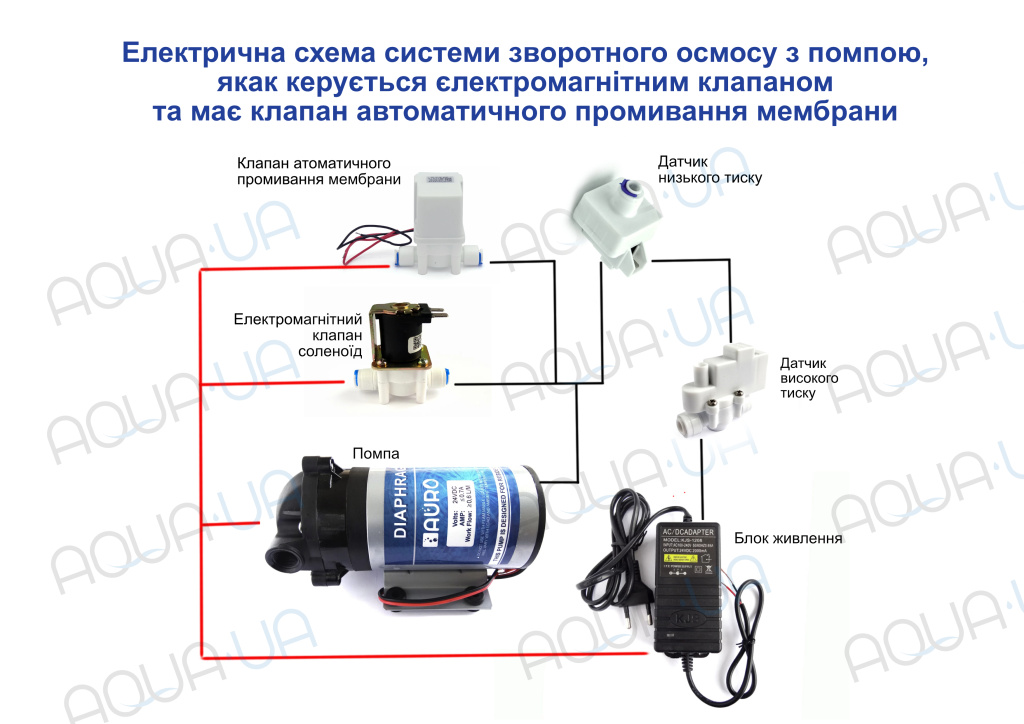

Принципова електрична схема системи зворотного осмосу з помпою підвищення тиску

На зображенні представлена схема електричних з'єднань (комутації) основних функціональних вузлів побутової системи зворотного осмосу, обладнаної помпою. Схема демонструє логіку взаємодії датчиків тиску, виконавчих механізмів та джерела живлення.

Основні компоненти системи:

1. Блок живлення (AC/DC Adapter):

   • Перетворює змінну напругу мережі (220В) у постійну напругу (зазвичай 24В), необхідну для роботи всіх електричних компонентів системи. Є джерелом енергії для кола керування та силової частини.

2. Датчик низького тиску (Low Pressure Switch - LPS):

   • Тип: Реле захисту від «сухого ходу».

   • Функція: Розмикає електричне коло за відсутності тиску води на вході в систему або при його падінні нижче критичного рівня (зазвичай нижче 0.2-0.5 бар). Це запобігає роботі помпи без води, захищаючи її від перегріву та виходу з ладу.

3. Датчик високого тиску (High Pressure Switch - HPS):

   • Тип: Реле керування наповненням.

   • Функція: Контролює тиск у лінії пермеату (чистої води) або в накопичувальному баку. При досягненні заданого тиску (що свідчить про наповнення бака) контакти датчика розмикаються, знеструмлюючи систему та припиняючи процес фільтрації. При відборі води з бака тиск падає, контакти замикаються, і система запускається знову.

4. Помпа (Booster Pump):

   • Тип: Роторний або мембранний насос підвищення тиску.

   • Функція: Забезпечує необхідний робочий тиск на мембрану зворотного осмосу для ефективного процесу фільтрації, особливо в умовах низького тиску у водопровідній мережі.

5. Вхідний електромагнітний клапан (Inlet Solenoid Valve):

   • Тип: Нормально закритий (NC) соленоїдний клапан.

   • Функція: Відкриває подачу води на систему тільки при подачі напруги (коли працює помпа). При відключенні системи перекриває вхідну магістраль, запобігаючи постійному скиданню води в дренаж під час простою.

6. Клапан автоматичного промивання мембрани (Auto-flush Solenoid Valve):

   • Функція: Автоматично відкриває байпасну лінію (в обхід обмежувача потоку) на короткий проміжок часу (зазвичай 18 секунд) при кожному запуску системи. Це створює інтенсивний потік води вздовж поверхні мембрани, змиваючи накопичені відкладення в дренаж, що значно подовжує термін служби мембрани.

Логіка роботи електричного кола

Схему реалізовано наступним чином:

1. Коло керування (Датчики): Датчик низького тиску та Датчик високого тиску увімкнені в коло послідовно. Це означає, що живлення на виконавчі механізми подається лише за виконання двох умов одночасно:

   • На вході є вода (коло датчика низького тиску замкнене).

   • Накопичувальний бак не повний (коло датчика високого тиску замкнене).
     Якщо будь-яка з умов порушується, коло розривається, і система вимикається.

2. Силове коло (Навантаження): Помпа, Вхідний соленоїд та Клапан автопромивання підключені паралельно один до одного.

   • При замиканні кола керування напруга одночасно подається на всі три пристрої: відкривається вхід води, запускається насос і спрацьовує промивання (на час, заданий таймером клапана).

Ця конфігурація забезпечує повну автоматизацію процесу очищення води, захист обладнання та енергоефективність системи.
