Якщо ви збираєте або ремонтуєте систему зворотного осмосу, важливо правильно встановити фітинги в корпус мембрани. Від цього залежить, чи працюватиме ваш фільтр. Розберімо покроково, куди і як встановлювати фітинги, які матеріали використовувати та як уникнути протікань.

Які фітинги використовуються в корпусі мембрани з різьбовими з'єднаннями?

У стандартних системах зворотного осмосу застосовуються три фітинги двох типів:

1. Фітинг (кутник) 4042К (2 шт.) – для входу води та виходу концентрату (брудної води).
   • Одна сторона: швидкороз'ємне з'єднання під трубку 1/4″.
   • Інша сторона: різьба 1/8″ (вкручується в корпус).
2. Фітинг зі зворотним клапаном (1 шт.) – для виходу чистої води (пермеату).
   • Одна сторона: швидкороз'єм під трубку 1/4″.
   • Інша сторона: різьба 1/8″ (вкручується в корпус).

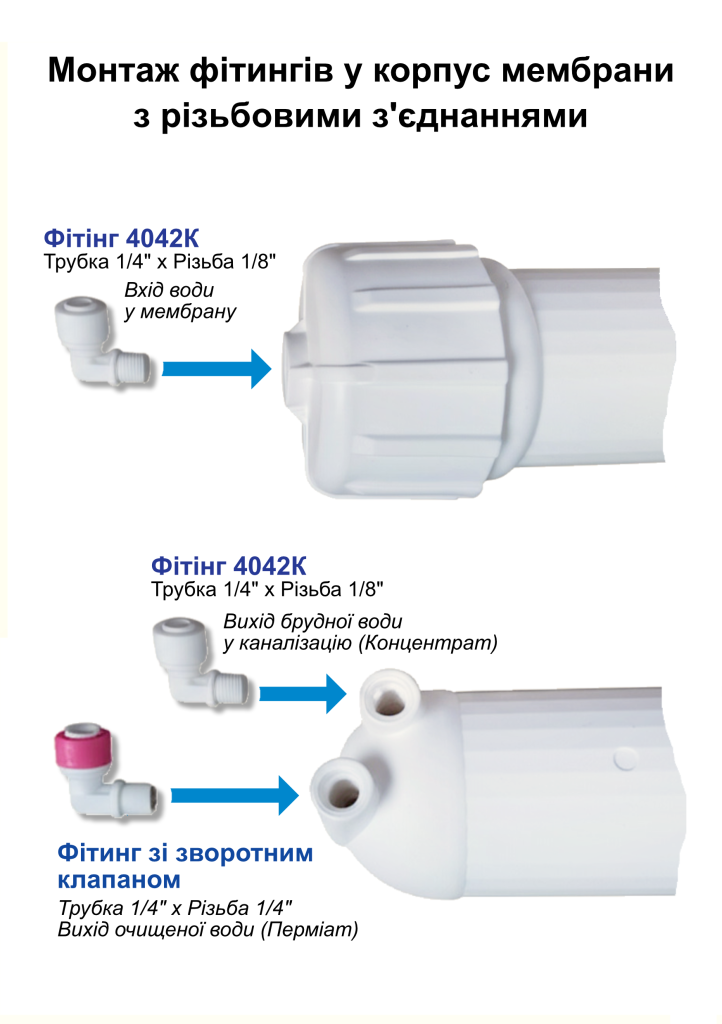

Де у корпуса мембрани вхід води, а де вихід, і куди підключати зворотний клапан?

Корпус мембрани має один вхід і два виходи. Куди і який фітинг вкручувати? Якщо корпус мембрани не має маркування (IN, OUT, PERM), можна легко визначити правильне розташування фітингів за конструктивними особливостями та логікою роботи системи. Ось простий і надійний спосіб:

Зазвичай корпус мембрани має три отвори:

Загалом, якщо бути уважним – помилитися складно. Головне – запам'ятати, що чиста вода виходить через фітинг зі зворотним клапаном у центральний отвір, а інші два фітинги 4042К відповідають за подачу та злив.

Встановлення фітингів

Окрім правильного розташування фітингів, потрібно забезпечити герметичність з'єднань. Для монтажу фітингів у корпус мембрани обов'язково потрібно використовувати ФУМ-стрічку або спеціальний силіконовий герметик.

• Переконайтеся, що різьба в корпусі мембрани чиста (без піску, старих залишків герметика).
• Якщо різьба забруднена, акуратно протріть її.
• Ущільніть різьбу на фітингах:
  • Варіант 1: ФУМ-стрічка. Намотайте 4–5 витків ФУМ-стрічки за годинниковою стрілкою (у напрямку закручування). Притисніть стрічку пальцями, щоб вона щільно прилягала до різьби.
  • Варіант 2: Сантехнічний герметик. Нанесіть тонкий шар герметика на різьбу. Уникайте надлишків, щоб герметик не потрапив усередину системи.

• Вкрутіть фітинги.
• Вставте трубки 1/4″ у швидкороз'ємні з'єднання до клацання.
• Перевірте фіксацію, злегка потягнувши трубку.
• Відкрийте кран подачі води.
• Перевірте всі з'єднання на протікання. Якщо є протікання – розберіть з'єднання та перепакуйте заново.

Що буде, якщо переплутати фітинги місцями?

Встановлення фітингів у корпус мембрани зворотного осмосу – нескладне завдання, якщо робити все за інструкцією. Головне – правильно ущільнити різьбу і не перетягнути з'єднання. Якщо після монтажу система працює без протікань, значить, ви все зробили правильно!

Якщо залишилися питання – ставте їх у коментарях, допоможу розібратися.
